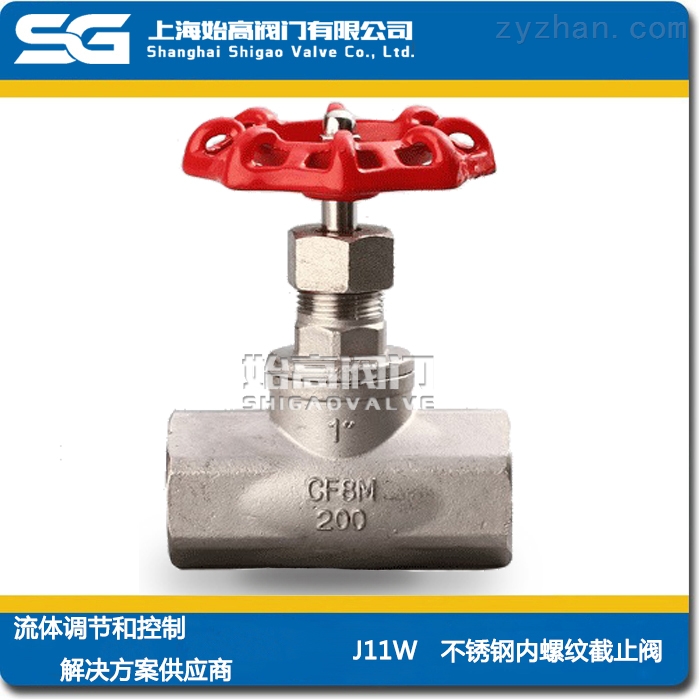

J11W-内螺纹不锈钢截止阀

供应商:
上海始高阀门有限公司
联系人:
陈工
手机
传真
86-021-31261651
地址
上海上海市
在线询盘

详细信息

内螺纹不锈钢截止阀)供应商,上海始高阀门有限公司提供(截止阀)标准、结构图、规格型号、外形尺寸、工作原理及产品说明书。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。

产品概述:
J11W内螺纹不锈钢截止阀通常应用在密封要求严格的场合,除控制气体、液体、蒸汽介质外,还适宜控制污水和含有纤维性杂质的介质。该产品具有结构紧凑、外形精美、性能卓越、使用方便等诸多特点。适用于空气、蒸汽、水、气体、石油、腐蚀性介质等,广泛应用于石油、化工、冶金、轻工、造纸、制冷等工作领域。

产品参数:
公称通径:DN15-DN50
公称压力:1.6MPa-6.4MPa
适用介质:水、气、油
适用温度:-20℃-180℃
阀体材质:不锈钢
连接方式:螺纹连接

产品零部件材质:


序号名称材料不锈钢内螺纹截止阀结构图
1阀体CF8MCF8
2阀瓣SS316SS304
3阀杆SS316SS304
4阀盖CF8MCF8
5体盖垫片PTFEPTFE
6垫片SS316SS304
7填料PTFEPTFE
8压盖SS304SS304
9阀盖螺母CF8CF8
10手轮ALAL


产品尺寸:
不锈钢内螺纹截止阀尺寸图

DNLDHE
1568109272
2080169772
25901910880
3210225128100
4011834135108
5013546150130

注:以上尺寸仅供参考,实际以订货为准

产品应用:
不锈钢内螺纹截止阀是指关闭件沿阀座中心线移动的阀门。根据阀瓣的这种移动形式,阀座通口的变化就是与阀瓣行程成正比例饿关系。由于该类阀门的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,非常适合于对流量的调节。因此,这种类型的阀门非常适合作为切断或调节以及节流使用。
